RR-701TM

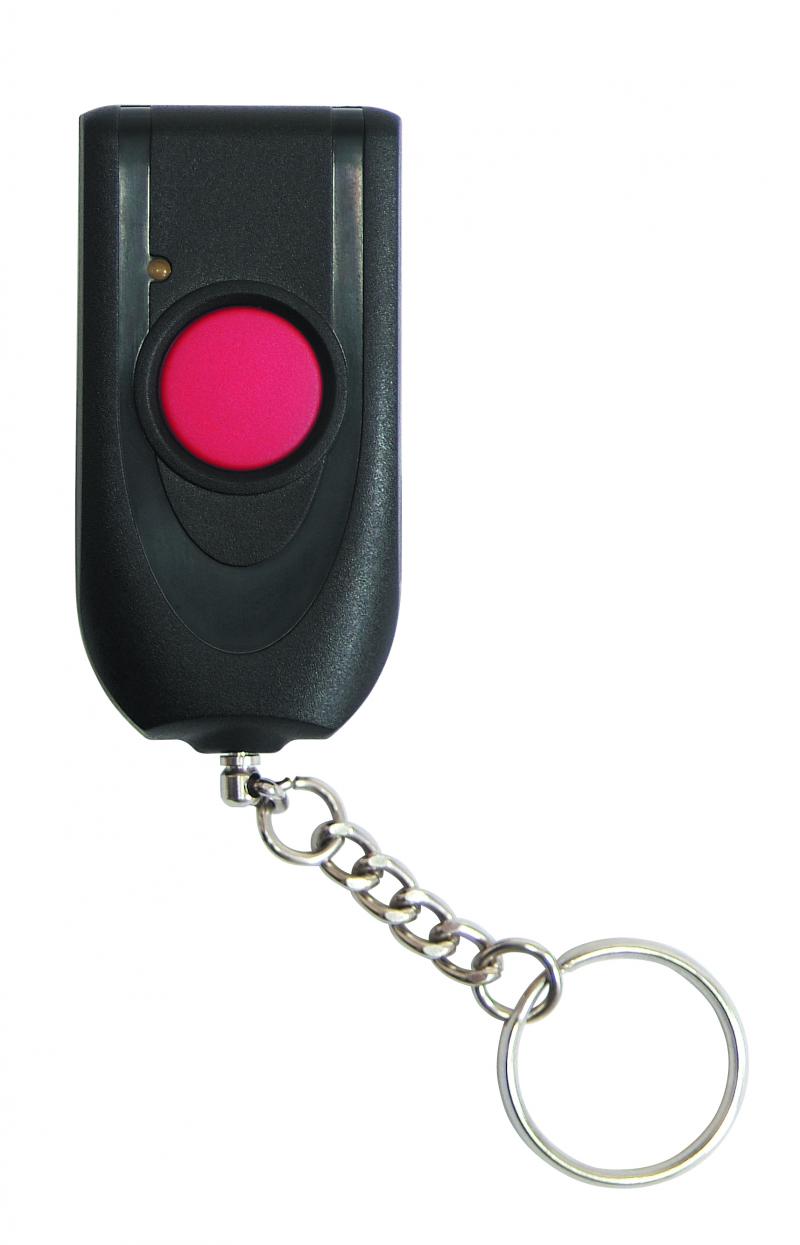

Тревожная радиокнопка “Риф Ринг RR-701TM” входит в состав аппаратуры радиоуправления охранной сигнализации “Риф Ринг-701” и представляет собой миниатюрный носимый радиопередатчик, предназначенный для беспроводной передачи извещений о нападении на граждан, на охраняемые объекты и т.п.

Дальность передачи тревожных радиосигналов в условиях прямой видимости составляет около 400 м. Реальная дальность передачи зависит от наличия и характера препятствий распространению радиоволн (стен, потолочных перекрытий, строений), интенсивности радиопомех, напряжения батареи передатчика и т.п.

 Технические характеристики:

Рабочая частота:  433,92 МГц, стабилизирована кварцевым резонатором

Источник питания: литиевая батарея напряжением 3 В типоразмера 2032

Срок службы батареи: не менее двух лет (при ежедневной однократной передаче)

Габаритные размеры: 55х32х16  мм (без антенны и карабина)

Масса: 30 г (с батареей и карабином)

Диапазон рабочих температур: от -10 до +40 ^оС

Использование:

Чтобы подать тревогу, следует нажать кнопку на корпусе не менее, чем на 1 с. Держать радиокнопку в руке следует закругленной стороной к себе, чтобы зона антенны (см. рис. 1) не закрывалась ладонью. Сразу после нажатия коротко вспыхивает индикаторный светодиод, затем передается тревожное извещение длительностью 1 с, после чего еще раз вспыхивает светодиод. Извещение содержит уникальный индивидуальный номер передатчика, установленный при производстве.

Если кнопку нажать и удерживать, то извещение будет передаваться до отпускания кнопки с периодом около 3 с. После каждой передачи светодиод загорается на 0,25 с. Для надежной передачи следует передать не менее 3 извещений подряд, т.е. кнопку нужно удерживать 6-7 с.

Если светодиод при нажатии на кнопку начинает часто мигать или вообще не загорается, то батарея скорее всего разрядилась, и ее следует заменить. Возможен также плохой контакт батареи с платой или с прижимной скобой, в этом случае следует аккуратно зачистить и обезжирить контактные поверхности.

Рекомендуется регулярно (как минимум, раз в неделю) проверять прохождение радиосигнала с места эксплуатации радиокнопки и состояние батареи питания.

Для замены батареи отверните винт и снимите крышку корпуса. Извлеките старую батарею и установите новую, соблюдая полярность («плюсом» вверх). Нажмите кнопку, убедитесь в работоспособности передатчика по свечению светодиода, после чего установите на место крышку корпуса и заверните винт.
