RS-200PN

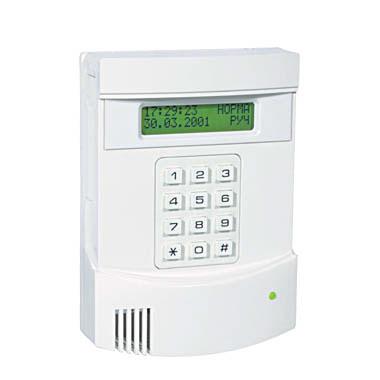

Пульт централизованного наблюдения "Риф Стринг RS-200PN" (далее – ПЦН) предназначен для создания систем локальной централизованной радиоохраны малой и средней емкости (до 600 объектов). Охраняться могут следующие виды объектов:

• стационарные (дачи, коттеджи, торговые павильоны, склады, гаражи и т.п.);
• носимые тревожные радиокнопки (у охранников, персонала и т.п.);
• автомобили (на охраняемой стоянке, у офиса, на территории коттеджного поселка и т.п.).

На стационарных объектах рекомендуется устанавливать передатчики-коммуникаторы "Риф Стринг RS-200T", имеющие функции простейшего объектового прибора и периодический контроль исправности канала связи. Данные передатчики имеют состояния ВЗЯТ и СНЯТ, контролируют 4 шлейфа охранной сигнализации (ШС) с подключенными к ним датчиками, формируют кодированные радиосигналы о состоянии объекта и периодически посылают их в эфир (далее для обозначения радиосигнала с объекта употребляется термин "извещение"). Период передачи извещений зависит от состояния объекта и изменяется от 2-3 с сразу после тревоги до 3-7 минут в норме. Возможно также использование недорогих стационарных передатчиков "Риф Ринг RR-701TS/TS4".

В качестве носимых радиокнопок могут использоваться передатчики "Риф Ринг RR-701T/TM". Охраняемые автомобили должны быть оборудованы пейджерами семейства "Риф Пейдж-100/101". Передатчики различных типов могут использоваться одновременно в любом сочетании.

Дальность передачи радиосигналов зависит от типа передатчиков, от их расположения относительно приемника, и от антенн, используемых на передающей и приемной стороне. Для радиокнопок дальность передачи в условиях прямой видимости достигает 1000 м, а для стационарных передатчиков при использовании выносных направленных антенн – 3-5 км и даже более. Реальная дальность зависит от наличия и характера препятствий распространению радиоволн, рельефа местности, интенсивности радиопомех, погодных условий и т.п., и в условиях типичной городской застройки составляет порядка 200-600 м для радиокнопок и 1-2 км для стационарных передатчиков. Дальность действия внутри зданий (особенно железобетонных) предсказать сложно и следует проверять опытным путем.

ПЦН имеет встроенный радиоприемник, текстовый русифицированный жидкокристаллический индикатор (ЖКИ) на 2 строки по 16 символов, зуммер звуковой сигнализации, реле для управления различными внешними тревожными устройствами (сиреной, устройством автодозвона и т.п.), встроенные энергонезависимые часы с календарем, выходы RS-232 для подключения компьютера и модулей расширения. К ПЦН можно подключить принтер через дополнительный адаптер.

ПЦН принимает извещения и выводит на ЖКИ номер и тип объекта, общее состояние объекта (ВЗЯТ ПОД ОХРАНУ или СНЯТ С ОХРАНЫ, НОРМА или ТРЕВОГА), вид тревоги в зависимости от нарушенных шлейфов и типа передатчика (например, для RS-200T – ДВЕРЬ, ПЕРИМЕТР, ПОЖАР, ВЫЗОВ ОХРАНЫ) и другую информацию. Для разных типов передатчиков на ЖКИ выводятся разные сообщения. Индикация сопровождается звуковыми сигналами.

Для стационарных передатчиков семейства "RS-200T" ПЦН осуществляет автоматический контроль исправности канала связи от каждого объекта (посредством обнаружения долговременного отсутствия извещений). Это позволяет обнаруживать неисправности в системе, а также появление мощных радиопомех на рабочей частоте. Для автомобильных пейджеров и радиокнопок контроль канала связи не производится.

Все события заносятся в электронный протокол в энергонезависимой памяти ПЦН и могут быть впоследствии просмотрены. Под событиями понимается изменение состояния объектов (тревоги, постановка под охрану и снятие с охраны, неисправности передатчиков), а также действия оператора ПЦН. Если к ПЦН подключен принтер, то протокол выводится на печать.

• встроенный радиоприемник, входы для дополнительных внешних приемных модулей
• 300 или 600 передатчиков систем RS-200 и RR-701, а также автомобильных пейджеров RP-100/101
• контроль канала связи от передатчиков системы RS-200
• отображение типа тревоги и состояния объектов на ЖКИ
• встроенные часы и календарь
• протокол событий в энергонезависимой памяти
• выход RS-232 на компьютер
• выход на принтер через дополнительный адаптер
• звуковая сигнализация
• сигнальное реле
• удобная система меню

Технические характеристики
