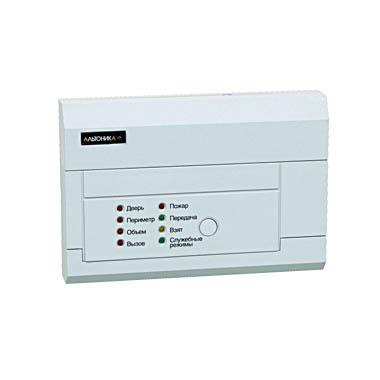

RS-200R

Приемник “Риф Стринг RS-200R” входит в состав аппаратуры радиоканальной охранной сигнализации “Риф Стринг-200” и предназначен для охраны одиночных объектов (гаражей, дач и т.п.) с передачей тревожных извещений по радиоканалу. На охраняемом объекте должен быть установлен передатчик “Риф Стринг RS‑200T” или аналогичный.

Дальность передачи тревожных радиосигналов в условиях прямой видимости зависит от типа антенн передатчика и приемника и при использовании направленных антенн достигает 3000 м. Реальная дальность передачи, особенно в условиях городской застройки, зависит от наличия препятствий распространению радиоволн, рельефа местности, интенсивности радиопомех и т.п. и составляет обычно 1-2 км.

Замечание. Следует учитывать, что мощность передатчика системы “Риф Стринг” невелика, а рабочая частота разрешена к применению для устройств других производителей, поэтому тревожные или контрольные сигналы могут быть подавлены мощными посторонними радиосигналами или помехами на этой же или близкой частоте.

Передатчик с датчиками, подключенными к нему посредством шлейфов охранной сигнализации (ШС), устанавливается на охраняемом объекте. Передатчик контролирует шлейфы, формирует извещения о состоянии объекта и периодически посылает их в эфир. Приемник принимает извещения и отображает светодиодами общее состояние объекта (Взят Под Охрану или Снят С Охраны, Норма или Тревога), вид тревоги в зависимости от нарушенных шлейфов передатчика (ДВЕРЬ, ПЕРИМЕТР, ПОЖАР или ВЫЗОВ ОХРАНЫ), состояние внешнего и автономного питания передатчика (если данная модификация передатчика передает соответствующие извещения). При нормальной работе системы состояние приемника всегда соответствует состоянию передатчика (возможно – с небольшой задержкой). Приемник имеет также зуммер для звуковой сигнализации и релейный выход для управления различными внешними тревожными устройствами или включения в шлейфы сигнализации.

Если в течение определенного промежутка времени (30 или 60 минут) с передатчика не поступило ни одного извещения, то приемник включает тревогу по потере канала передачи извещений. Это позволяет обнаруживать различные неисправности в системе, а также мощные долговременные радиопомехи на рабочей частоте.

Технические характеристики.

Информационная емкость: 1 передатчик “RS-200T” или аналогичный

Рабочая частота:  433,92 МГц, стабилизирована кварцевым резонатором

Напряжение питания: от 10 В до 15 В

Ток потребления: не более 100 мА

Параметры релейного выхода:

                максимальное напряжение 72 В при токе до 100 мА

                максимальный ток 2 А при напряжении 24 В

Диапазон рабочих температур: от -20 до +40 оС

Габаритные размеры (без антенны): 110х110х38  мм
