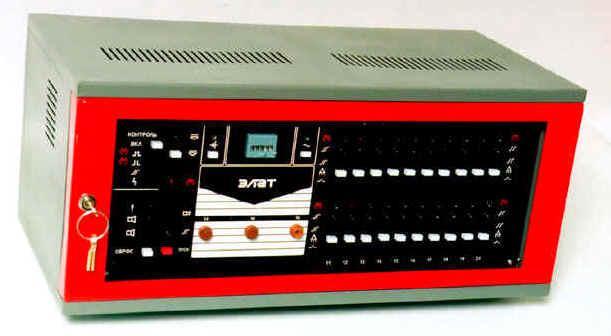

ППК-2
Краткие характеристики
Описание
Предназначен для работы в системах пожарной сигнализации различных зданий и сооружений в качестве приемно-контрольного прибора.
Обеспечивает прием сигналов по двухпроводным шлейфам от автоматических и ручных пожарных извещателей с нормально-замкнутыми и нормально-разомкнутыми контактами, а также от активных пожарных извещателей с бесконтактным выходом (ДИП-3М, ДИП-3М1 и др.).
Прибор представляет собой блочную конструкцию, основой которой является каркас с поворотной рамой. Задняя стенка предназначена для крепления на стену помещения, на ней же размещены колодки с клеммами для подключения внешних цепей. В поворотной части корпуса размещены основные блоки: блок питания БП-М, блоки контроля и управления БКУ-1М и БКУ-2М, десять блоков приема и регистрации БПР-М.
Принцип действия прибора основан на постоянном контроле токов различного направления в двухпроводных шлейфах сигнализации. Каждый блок БПР-М обеспечивает работу с двумя шлейфами. В шлейфы выдается знакопеременное напряжение с амплитудой импульсов (22±2) В. В длинный полутакт длительностью от 550 до 850 мс в шлейф выдается положительное напряжение (относительно маркировки выходных контактов шлейфа).
В этом режиме происходит обеспечение электропитанием активных пожарных извещателей (типа ДИП-3М), контроль их состояния, а также контроль состояния извещателей с нормально-разомкнутыми контактами. В короткий полутакт длительностью от 40 до 60 мс в шлейф выдается отрицательное напряжение, при этом происходит контроль целостности проводов шлейфа (обрыв или короткое замыкание), а также контроль состояния извещателей с нормально-замкнутыми контактами (например, ИП103, ИП105, ИПР).
Каждому шлейфу соответствует один выход управления автоматическими средствами пожаротушения и дымоудаления (АСПТ), называемый адресным. Кроме этого каждым двум шлейфам одного блока БПР-М соответствует еще один выход управления АСПТ, работающий по совпадению сигналов (схема “И”) и называемый обобщенный.
К общим выходным цепям относятся выходы трансляционных реле “Пожар” и “Неисправность” (на ПЦН) и выходы реле “Оповещение”.
Питание прибора осуществляется как от основного источника - сети переменного тока 220 В, 50 Гц, так и от резервного - аккумуляторной батареи 24 В (или от резервных источников питания типа БРП-24).
Прибор обеспечивает выполнение следующих основных функций:
- прием сигналов “Пожар” и “Неисправность” из шлейфов и их отображение в виде светодиодной индикации и звуковой сигнализации;
- трансляцию принятых сигналов на ПЦН;
- автоматическое формирование адресных и обобщенных сигналов пуска АСПТ;
- контроль целостности проводов линий пуска АСПТ;
- возможность ручного пуска АСПТ;
- возможность отключения напряжения питания любого шлейфа;
- возможность проведения ручного контроля работоспособности пульта;
- возможность ручного отключения реле “Оповещение”;
- возможность проверки извещателей шлейфа в режиме автоматического сброса активных извещателей;
- возможность выключения звукового сигнала без сброса тревожных извещений;
- ручной сброс всех поступивших сигналов;
- автоматический счет сигналов “Пожар” электромеханическим счетчиком;
- автоматическое переключение на питание от резервного источника при пропадании основного и обратно при его появлении.
Для обеспечения живучести системы пожарной сигнализации прибор обеспечивает возможность блокировки прохождения каких-либо сигналов с неисправных блоков БПР-М в общие цепи.
Емкость пульта может быть увеличена до 40 шлейфов при использовании блока БЛ20 и до 60 шлейфов при использовании блока БЛ40.
Технические характеристики:
| Максимальное количество шлейфов пожарной сигнализации, подключаемых к прибору, шт.: | 20 |
| Максимально возможный суммарный ток потребления активных пожарных извещателей, включенных в один шлейф, мА | 10 |
| Максимальное количество пассивных извещателей, включенных в один шлейф (рекомендуемое), шт.: | 40 |
| Максимально допустимое сопротивление проводов шлейфа, кОм: | 0,5 |
| Сопротивление изоляции проводов шлейфа, кОм, не менее | 50 |
| Напряжение в шлейфе, В | 24±2 |
| Напряжение в линии АСПТ, В | 24±2 |
| Максимально возможный суммарный ток всех линий пуска АСПТ, мА | 300±50 |
| Время задержки включения реле “Оповещение”, с момента поступления сигнала “Пожар”, с | 50±25 |
| Максимальный ток, коммутируемый контактами реле “Оповещение” при напряжении до 250 В, А | 2 |
| Максимальная мощность, коммутируемая контактами реле “Пожар”, “Неисправность”, при напряжении до 80 В, Вт | 10 |
| Напряжение источников питания, В: | |
| основного - от сети переменного тока частотой (50±1)Гц | от 187 до 242 |
| резервного - источника постоянного тока | от 21 до 27 |
| Мощность, потребляемая от сети переменного тока, ВxА, не более: | |
| в дежурном режиме: | |
| ППК-2 | 25 |
| ППК-2 с БЛ20 (БЛ40) | 40 |
| в режиме “Пожар” | |
| ППК-2 | 50 |
| ППК-2 с БЛ20 (БЛ40) | 65 |
| Ток, потребляемый от резервного источника питания, А, не более: | |
| в дежурном режиме: | |
| ППК-2 | 2 |
| ППК-2 с БЛ20 (БЛ40) | 1,5 |
| в режиме “Пожар” | |
| ППК-2 | 2 |
| ППК-2 с БЛ20 (БЛ40) | 2,5 |
| Габаритные размеры, мм, не более: | 560х320x250 |
| Масса, кг, не более: | 25 |
| Диапазон рабочих температур, °С | 0...+40 |
| Максимально допустимая относительная влажность при температуре +25 °С, % | 80 |
| Средний срок службы, лет, не менее | 10 |
