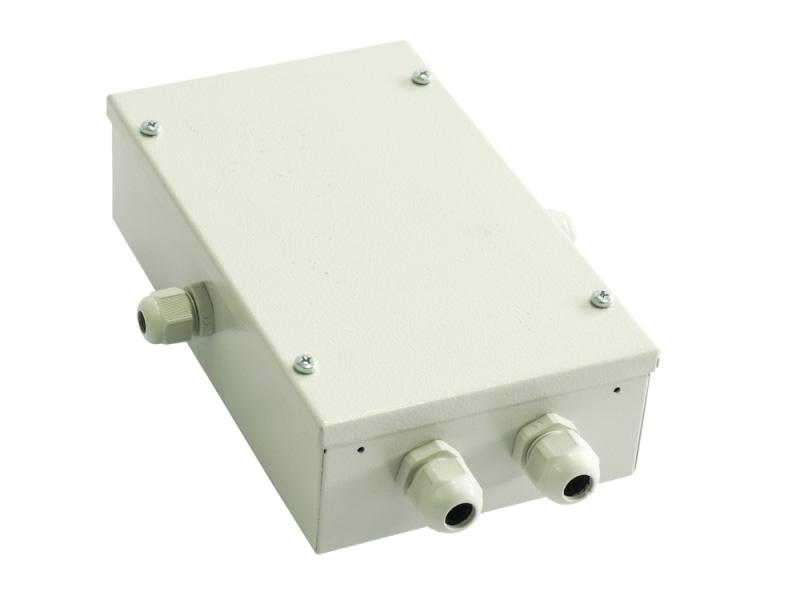

Распределительная коробка БАРЬЕР-КР-Б (металл)

1. Назначение

Коробки распределительные БАРЬЕР-КР-Б предназначены для расключения и коммутации кабельных линий, сигнальных шлейфов охранно-пожарной сигнализации, их цепей питания и могут эксплуатироваться на улице. Применяются при проектировании, монтаже объектов в качестве составляющей части комплексов систем безопасности и систем пожарной сигнализации.

2. Общие сведения

Коробки распределительные выполнены в пылебрызгозащищенных корпусах из металла или пластика ABS и могут эксплуатироваться на открытом воздухе. КР рассчитаны на эксплуатацию при температуре окружающей среды от минус 50 до +65 °С, и относительной влажности воздуха до 98 % при температуре +35 °С.
Коробки имеют герметические кабельные вводы под кабели ТПП, ВВГ и т.п., применяемых в монтаже кабельных линий.
Для защиты от несанкционированного вскрытия коробка, по требованию заказчика, оборудуется датчиком вскрытия.

Примечание: - тип гермовводов (под другой кабель) и их количество могут быть установлены по требованию заказчика.

3. Эксплуатационные характеристики

Установка - два варианта (под заказ):

вариант 1 - охват опоры диаметром 70 ... 90 мм стальной гибкой стяжкой с последующим жестким фиксированием кронштейна;
вариант 2 - кронштейн для установки на стене.
Монтаж - расключение "под винт" на контактных колодках КР пропущенных через гермовводы проводов питания и шлейфов сигнализации.

4. Таблица гермовводов для блоков питания

	Стандартная комплектация	Максимально возможное количество гермовводов
		PG7 Ø кабеля 3..7мм	PG9 Ø кабеля 4,5..8мм	PG11 Ø кабеля 6..10,5мм	PG13,5 Ø кабеля 7,5..12,5мм	PG16 Ø кабеля 8,5..14мм	PG21 Ø кабеля 12,5..18мм
БАРЬЕР-КР-Б (металл)	PG9 x 1 (A) PG11 x 2 (B) PG9 x 1 (C)	x6 (A) x5 (B) x6 (C)	x5 (A) x3 (B) x5 (C)	x5 (A) x2 (B) x5 (C)	x5 (A) x2 (B) x5 (C)	x4 (A) x2 (B) x4 (C)	x3 (A) x2 (B) x2 (C)

Пример записи при заказе:

Коробка распределительная Барьер-КР-Б (металл): PG11 x 2(A)/ PG16 x 1(B)/ PG9 x 2(С)/ датчик вскрытия
