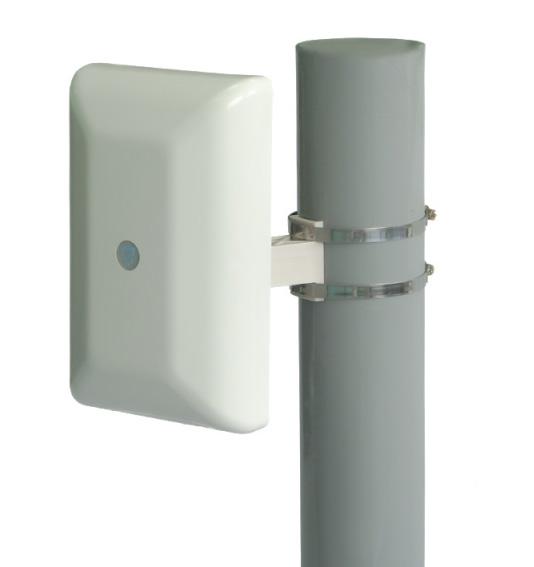

FMW-3/1 T

1. Назначение
Извещатели охранные радиоволновые линейные серий FMW‑3/1, FMW‑3/1Т, FMW‑3/1В, (далее извещатель) предназначены для охраны участков периметра различных объектов и выдачи тревожного извещения при пересечении зоны обнаружения нарушителем.

2. Общие сведения

Извещатель относится к группе двухпозиционных радиолучевых средств обнаружения, состоящих из приемника и передатчика.
Принцип действия извещателя основан на создании в пространстве между передатчиком и приемником электромагнитного поля, формирующего объемную зону обнаружения в виде вытянутого эллипсоида вращения и регистрации изменений этого поля при пересечении зоны обнаружения нарушителем.
Извещатель обеспечивает непрерывную круглосуточную работу и сохраняет свои характеристики при температуре окружающей среды: FMW-3/1 от минус 40 до +65 °С, FMW‑3/1Т и FMW‑3/1В от минус 50 до +65 °С и относительной влажности воздуха до 98 % при температуре +35 °С.

3. Отличительные особенности

Разнообразие моделей сериий FMW-3/1, FMW-3/1Т и FMW-3/1В дает возможность потребителю выбрать необходимый для поставленной задачи извещатель, оптимизировать использование технических средств охраны и минимизировать затраты на создание полного комплекса защиты объектов за счет разницы их стоимости.
Высокая помехоустойчивость.
Извещатель устойчиво работает при воздействии сильных электромагнитных полей (ЛЭП до 500 кВ).
При специальной подготовке зоны обнаружения и настройке порогов срабатывания извещатель позволяет обнаруживать нарушителя двигающегося ползком.
FMW-3/1В: применение во взрывоопасных зонах помещений и наружных установок. Взрывозащищенность извещателей обеспечивается видом взрывозащиты “искробезопасная электрическая цепь i”. Маркировка взрывозащиты 2ExicIIBT6 Х.
Наличие защиты от грозовых разрядов и высоковольтных наводок.
Все основные узлы извещателя изготовлены из светостабилизированного пластика ABS, благодаря чему они не подвержены коррозии.
Кабели подключения ПРД (ПРМ) защищены от внешних воздействий гофрошлангом.

4. Эксплуатационные характеристики

Установка - охват опоры диаметром 70...90 мм стальной гибкой стяжкой с последующим жестким фиксированием кронштейна или на стену.
Монтаж - расключение маркированных проводов жгутов блоков извещателя на контакты распределительной коробки в соответствии с монтажной схемой.
Юстировка - ориентирование блоков извещателя по углу места и азимуту на прием максимума излучаемого сигнала по подключенному вольтметру.
Настройка - установка порогов срабатывания извещателя при различной тактике пересечения зоны обнаружения в соответствии с длиной охраняемого участка и его рельефом. Контроль по встроенным индикаторам.
Проверка работоспособности - контрольные проходы или дистанционная.

5. Комплект поставки
Передатчик - 1 шт;
Приемник - 1 шт;
Комплект монтажных частей - 1 компл;
Техническое описание и инструкция по эксплуатации - 1 шт;
Паспорт - 1 шт.
