КАШТАН-32

1. Назначение

Система предназначена для контроля состояния извещателей охранно-пожарной сигнализации, дистанционного контроля их работоспособности и обеспечения извещателей электропитанием. Система позволяет организовать контроль состояния 32 шлейфов сигнализации, имеющих на выходе контактную группу реле работающую на замыкание (размыкание) или "открытый коллектор".

2. Общие сведения

Система обеспечивает:
- постановку на охрану или снятие с охраны любого из 32 шлейфов;
- дистанционный контроль работоспособности извещателей;
- отображение тревожной ситуации светодиодной индикацией;
- сопровождение тревожного извещения звуковым сигналом с помощью встроенного звукового сигнализатора и выносного оповещателя;
- контроль отсутствия оператора в дежурном помещении;
- создание архива событий с привязкой ко времени и дате;
- подключение печатающего устройства и вывод на него информации из архива;
- отображение текущего времени;
- отображение общего количества тревог, отключений шлейфов или электропитания;
- индикацию количества срабатываний по каждому шлейфу;
- связь с персональной ЭВМ по интерфейсу RS-232 или RS-485;
- работоспособность при длине шлейфа до 5000 м при использовании кабеля ТПП 10-2-0,32;
- хранение информации в ОЗУ при отключении питания в течение 24 часов;
- автоматический контроль работоспособности ОЗУ, ПЗУ блока ПИУ.
Пульт индикации и управления (ПИУ) имеет 32 тумблера для раздельного включения каналов и подачи питания на извещатели. Состояние шлейфов отображается с помощью 32 светодиодов.
Оперативное управление работой системы осуществляется с помощью встроенной клавиатуры.
В системе имеется 8 реле внешних устройств, включаемых при срабатывании первых 8 каналов и одно реле общей тревоги.

3. Технические характеристики

• Питание ПИУ может осуществляться от источника постоянного тока напряжением 11 ... 30 В.
• Блок питания системы обеспечивает формирование на выходе напряжение постоянного тока 12(24) В от сети 220В или от резервного источника питания (аккумулятора).
• Мощность отдаваемая БП - не более 50 ВА.
• Мощность потребления блоком ПИУ - не более 10 Вт.

4. Комплект поставки

• Пульт индикации и управления (ПИУ) - 1 шт.
• Блок питания (БП) - 1 шт.

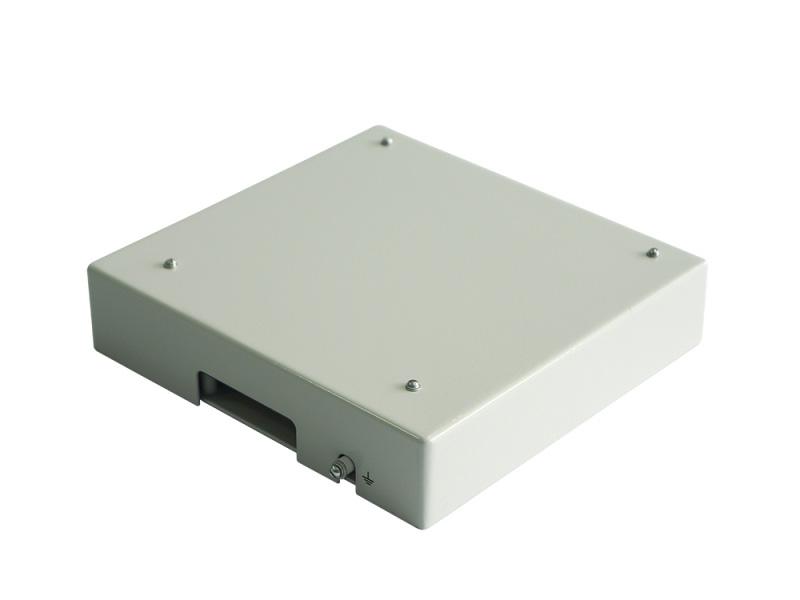

• Коробка распределительная (КР) - 2 шт.
• Комплект жгутов - 1 компл.
