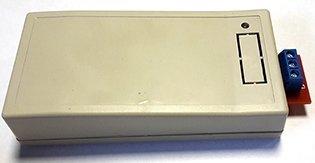

GATE-USB/485
Краткие характеристики
Описание
Данный конвертер предназначен для подключения устройств, имеющих интерфейс RS-485 к персональному компьютеру.
Технические характеристики:
1. Подключение и питание конвертера осуществляется по USB. Средний потребляемый ток - 100 мА
2. Гальваническая развязка между линией RS485 и внутренней схемой конвертера до 5000 вольт.
3. Нагрузочная способность изделия 1/8 стандартной, что позволяет подключить в линию до 255 устройств с такой же нагрузочной способностью.
4. Виртуальный COM порт.
5. Автоматическое определение скорости приема/передачи.
6. Автоматическое определение направления передачи.
7. Индикация: индикатор питания - красный на плате, сдвоенный индикатор передачи в линию TX(красный) и индикатор приема RX(зеленый).
Изделие не нуждается в каком-либо дополнительном конфигурировании.
Подключение изделия: Конвертер подключается к линии связи в соответствии со спецификацией интерфейса RS485. Прием и передача информации происходит по одной и той же линии (витой паре). Ограничение по максимальной длине линии связи 1200 метров. Для согласования линии в конвертере уже установлен оконечный резистор (терминатор) 120 Ом. Схема подключения изображена на рисунке.
В линии допускается только последовательный способ подключения устройств «от одного к другому». При подключении типа «звезда», «штаны», «Т-образное» часть устройств в линии может не работать из-за несогласованности линии. Конечное устройство в линии дополняется резистором «терминатором» .
Технические параметры
| Потребляемый ток (А) | 0.1 |
| Кол-во в упаковке | нет данных |
| Срок гарантии (мес.) | 12 |
