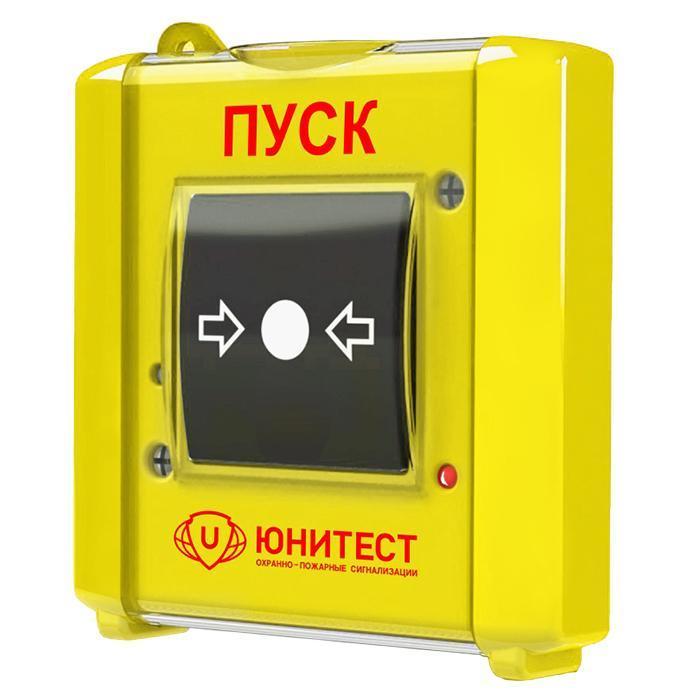

Устройство дистанционного пуска УДП-И исп.2 (УДП 513-15 исп.2)
Краткие характеристики
УДП-И исп.2 (УДП 513-15 исп.2), Устройство дистанционного пуска для управления устройствами пожарной автоматики, пожаротушения, дымоудаления, огнезащиты и т.п., совместим с любыми ПКП, желтый корпус. Сверхтонкий изящный дизайн. Простой возврат кнопки: стержень диаметром 3мм. Индикация режимов работы. НР-режим работы (имитация дымового извещателя).
Описание
Устройство УДП-И предназначено для дистанционного управления средствами пожарной автоматики, дымоудаления, пожаротушения, огнезащиты и т. д. Модель совместима с любыми приемно-контрольными модулями, поддерживает НЗ-режим и НР-режим работы (имитация дымового извещателя).
Принцип действия
Устройство дистанционного пуска пожаротушения формирует тревожный сигнал при выполнении следующих действий:
- нажатия на приводной элемент в центре корпуса. Кнопка фиксируется в утопленном состоянии, контакты устройства изменяют состояние шлейфа системы;
- обеспечения доступа к приводному элементу путем разрыва опломбировочной проволоки. Необходимо сдвинуть прозрачную крышку, которая закрывает кнопку и предотвращает случайное нажатие.
Для возврата приводного элемента в исходное состояние используют специальный ключ или отвертку диаметром 3 мм. Ушки пломбируют медной проволокой 0,3 мм с прочностью на разрыв более 25 Н.
Модель в исполнении УДП-ИК не имеет механизма фиксации кнопки, но оснащается выходом с переключающими контактами микровыключателя 125 В 1А.
Особенности устройства
Компактный корпус. Устройство дистанционного пуска пожаротушения изготавливается в корпусе из ударопрочного пластика желтого или красного цвета. Изделие имеет небольшую толщину, что позволяет устанавливать его накладным способом и использовать в интерьерах с повышенными требованиями к эстетичности коммуникаций. Компактные размеры также снижают риск повреждений. На крышке и корпусе УПД выполнены ушки для опломбирования. Изделие может иметь различные надписи по согласованию с заказчиком, в том числе на национальном языке.
Типовые варианты:
- красный корпус: «Пуск ДУ» – дымоудаление;
- желтый цвет: «Пуск пожаротушения», «Пуск порошка», «Пуск насоса», «Пуск газа».
Световая индикация. На корпусе УДП-И встроен светодиод. В дежурном режиме работы он мигает зеленым светом, в режиме «Пуск» – горит постоянным красным.
Универсальность в применении. Устройство дистанционного пуска можно использовать не только в противопожарных системах, но и в других цепях в качестве коммутационного элемента. В этом случае для управления потреблением тока можно отключить индикацию полностью или частично (индицируется только режим работы «Пуск»).
Преимущества изделия
- Высокая надежность в эксплуатации.
- Средняя наработка на отказ – не менее 60 000 часов.
- Экономное энергопотребление.
- Эксплуатация в промышленной атмосфере по ГОСТ 15150-69.
- Соответствие требованиям ГОСТ Р 53325-2012 (класс В).
Технические параметры
| Габариты (см) | 10.8 x 10 x 2.7 |
| Степень защиты корпуса | IP41 |
| Цвет | желтый |
| Срок гарантии (мес.) | 24 |
| Потребляемый ток (А) | 0.022 |
| Температура эксплуатации (°C) | -40 ... 70 |
| Вес, кг. | 0.11 |
| Кол-во в упаковке | нет данных |
