ИО 102-26 исп.00 АЯКС
Краткие характеристики
Описание

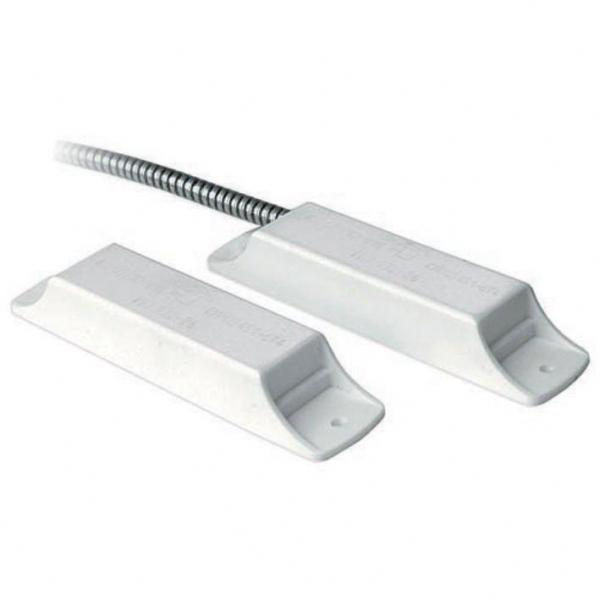

ИО-102-26 исп. 00 "Аякс" - Извещатель охранный точечный магнитоконтактный
Общие сведения:
- Извещатели охранные точечные магнитоконтактные ИО 102-26 (далее - извещатели) предназначены для контроля положения перемещающихся отдельных частей конструкций и механизмов, а также для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов, ангаров и других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.
- Извещатель каждого исполнения конструктивно состоит из датчика магнитоуправляемого (блок геркона) на основе геркона и задающего элемента (блока магнитов).
- Корпуса извещателей выполнены из пластмассы.
- При приближении магнита к датчику происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
Технические характеристики:
- Тип применяемого геркона: нормально разомкнутый
- Длина выводов (мм)/Тип провода: 350/КСПВГ 2х0,2
- Корпус, ТУ: пластмасса, ПАШК 425119.008 ТУ
- Расстояние между датчиком и магнитом в замкнутом (переключенном) состоянии: 25 мм и менее
- Расстояние между датчиком и магнитом в разомкнутом (не переключенном) состоянии:70 мм и более
- Максимально допустимый допуск соосности крепления датчика и магнита: 10 мм
- Сопротивление замкнутых контактов: не более 0,5 Ом
Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее:
- в нормальных климатических условиях: 20 МОм
- при повышенной относительной влажности 98%(с конденсацией влаги), при 35°С: 1 МОм
Электрическая схема извещателей (под воздействием магнитного поля контакт 2 размыкается с контактом 3 и замыкается с контактом 1):
Технические параметры
| Габариты (см) | 13 x 3 x 2 |
| Максимальный коммутируемый ток, А | 0.5 |
| Рабочий зазор, мм | 10 |
| Тип переключения контакта | нормально разомкнутый (НР) |
| Срок гарантии (мес.) | 12 |
| Максимальное коммутируемое напряжение, В | 72 |
| Принцип действия извещателя | контактный |
| Температура эксплуатации (°C) | -50 ... 50 |
| Вес, кг. | 0.25 |
| Кол-во в упаковке | нет данных |
Устройство грозозащиты «СпектронГроза» серии 200 предназначено для защиты токопотребляющих устройств ОПС, включаемых в разрыв шлейфа сигнализации (ШС) от перенапряжения, возникающего в ШС в результате наводки электромагнитным импульсом, возникающим преимущественно при грозовом разряде. Без корпуса, тип клеммника DG128 Degson, номинальное напряжение ограничения 33В, температурный диапазон °C -50 ... +50
