AC-08
Краткие характеристики
AC-08, Сетевой охранный контроллер, 8 шлейфов с возможностью расширения до 16, RS-485, в корпусе с БП.
Описание
Охранный контроллер AC-08 предназначен для расширения функциональности системы контроля доступа ParsecNET, позволяя организовать охрану помещений, не оборудованных контроллерами СКУД.
Каждый контроллер AC-08 обслуживает следующие ресурсы:
- 8 охранных шлейфов (при использовании платы расширения – до 16 шлейфов), индивидуально конфигурируемых для работы с сухим контактом или с двумя нагрузочными резисторами (для определения 4х состояний шлейфа).
- 4 программируемых релейных выхода (при использовании платы расширения – до 8 выходов).
- Вход клавиатуры для автономного управления функциями постановки на охрану и снятия с охраны.
- Кроме того, обслуживается тампер корпуса контроллера и контролируется сетевое напряжение и напряжение аккумулятора.
ПО ПРИНЦИПУ РАБОТЫ ЗОНЫ МОГУТ БЫТЬ СЛЕДУЮЩИХ ТИПОВ:
- Обычная.
- 24-часовая.
- Пожарная (24-часовая, отличающаяся типом тревоги).
Для каждой зоны (шлейфа) индивидуально программируется инерционность срабатывания, время задержки постановки на охрану и время задержки сигнала тревоги. Кроме того, зона может иметь атрибут «пропуск разрешен». Наличие такого атрибута позволяет поставить область на охрану с пропуском зоны, которая на момент постановки на охрану неисправна или активна (в состоянии тревоги). Пропущенная зона будет ставиться на охрану при очередной постановке на охрану области, в которую она входит.
КОЛИЧЕСТВО ОБЛАСТЕЙ ОХРАНЫ
- 1...8
КОЛИЧЕСТВО ОХРАНЫХ ЗОН
- 8...16
ИНТЕРФЕЙС СВЯЗИ С ПК
- RS-485 с гальванической развязкой
ИСПОЛНЕНИЕ

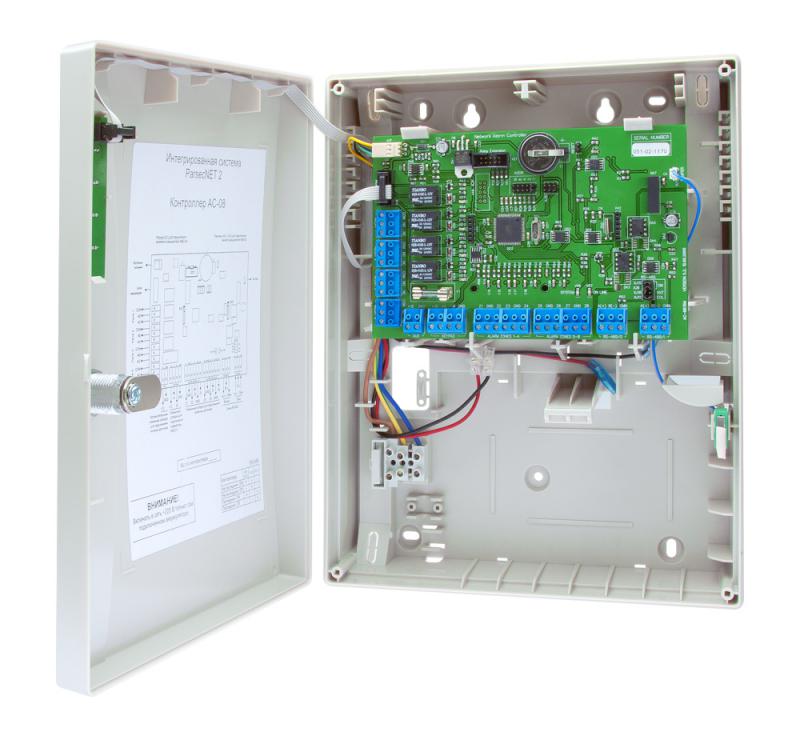

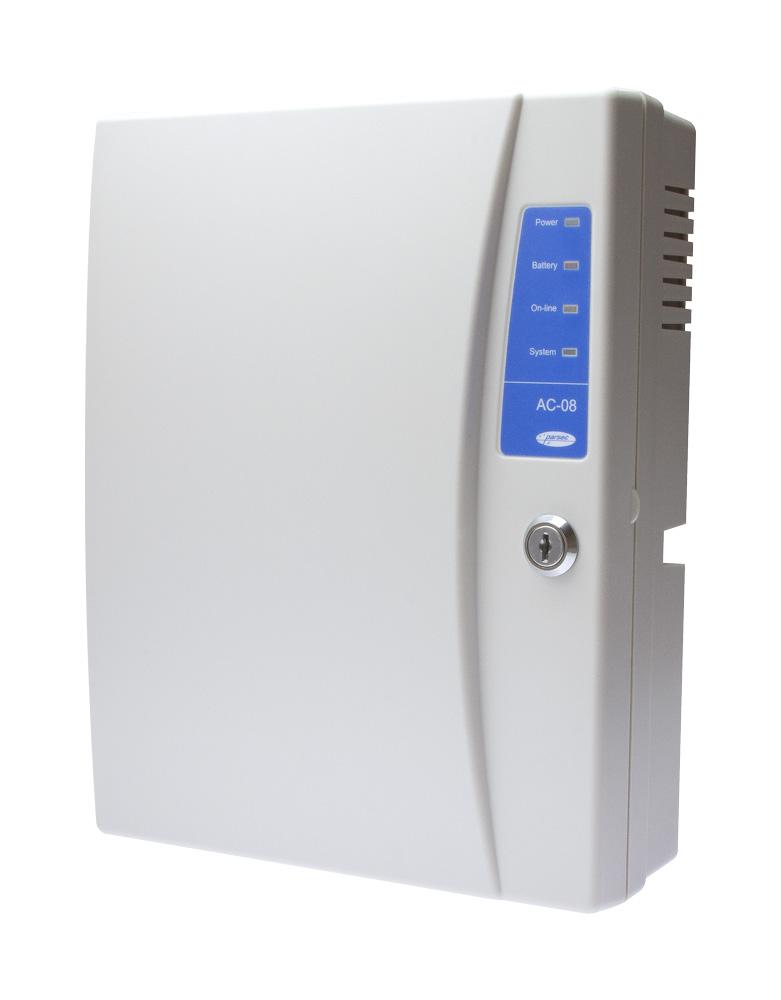

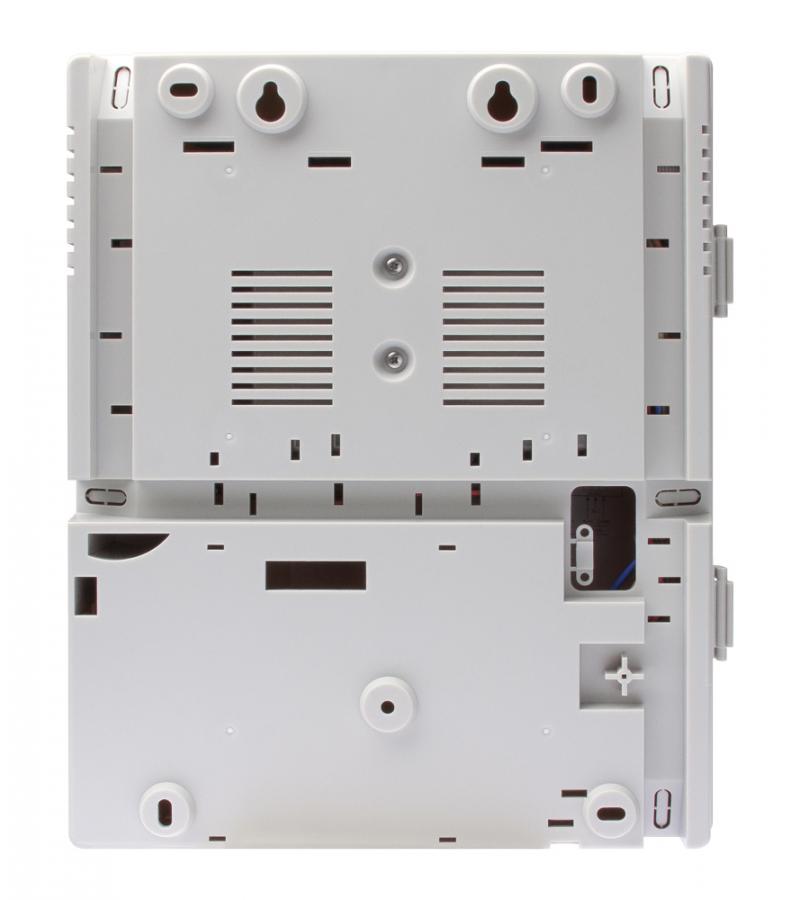

Контроллеры AC-08 поставляются в пластиковом корпусе с источником питания и местом для аккумулятора резервного питания.
ИСТОЧНИК ПИТАНИЯ
Источник питания контроллера выполнен в виде отдельного узла и размещается в корпусе под платой контроллера. Источник обеспечивает питание контроллера, считывателей, замка и других дополнительных устройств, подключаемых к контроллеру, а также заряжает и контролирует заряд аккумулятора резервного питания.
ПОДКЛЮЧАЕМОЕ ОБОРУДОВАНИЕ
- 8 охранных зон
- Расширитель NMI-08 на 8 дополнительных зон
- 4 программируемых релейных выхода
- Расширитель NMO-04 с 4 дополнительными реле
- Клавиатура AKD-01 для управления режимами охраны
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Габаритные размеры корпуса | 290×230×85 мм | - |
| Вес брутто/нетто | 1691 г / 1419 г | - |
| Температура | 0...+55 °C | - |
| Влажность | 0...90% | Без конденсата |
| Количество областей охраны | 1...8 | - |
| Количество зон | 8...16 | - |
| Количество реле | 4...8 | - |
| Интерфейс связи с ПК | RS-485 | Не более 8 охранных контроллеров |
| Скорость обмена | 9600-8-N бод | - |
| Гальваническая развязка шины | Да | - |
| Емкость буфера транзакций | 1024 | - |
| Емкость базы данных пользователей | 768 | - |
| Напряжение первичного питания | 220 (+/- 10%) В | Переменный ток |
| Напряжение вторичного питания | 12 В | Постоянный ток |
| Максимальный потребляемый ток | Нe более 100 мА | - |
| Вход охранного датчика | Нормально замкнутые контакты | Определение 2-х или 4-х состояний линии |
| Вход тампера корпуса | Нормально замкнутые контакты | - |
| Режим работы | Круглосуточный | - |
Технические параметры
| Варианты электропитания | 220В AC |
| Количество пользователей | 768 |
| Релейные выходы | 4 |
| Способ установки | накладной |
| Срок гарантии (мес.) | 36 |
| Габариты (см) | 29 x 23 x 8.5 |
| Потребляемый ток (А) | 0.1 |
| Сетевой интерфейс | RS-485 |
| Цвет | серый |
| Кол-во в упаковке | нет данных |
