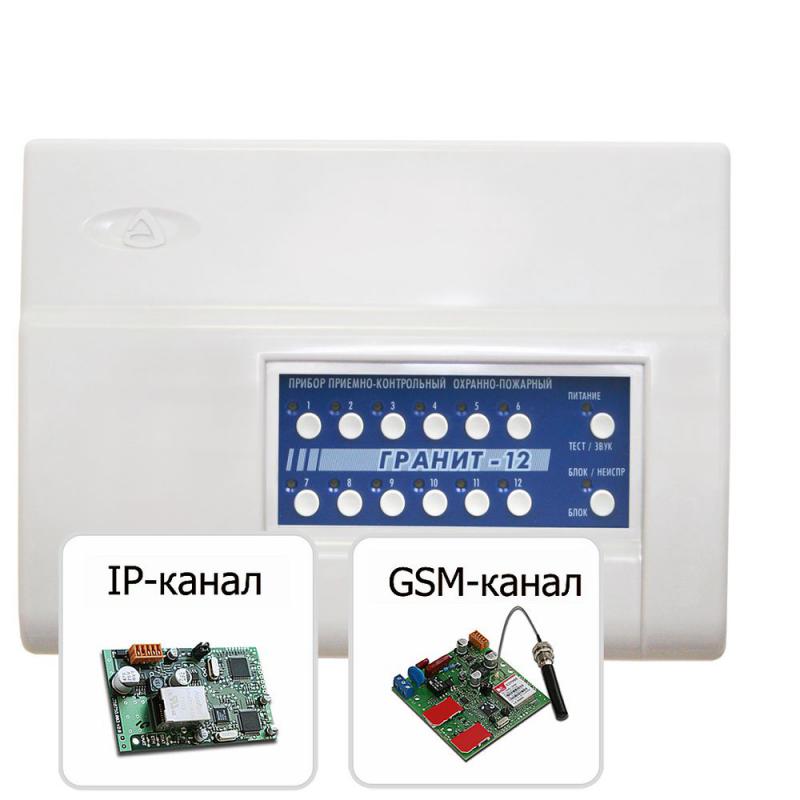

Гранит-12Р (USB) с УК и IP-коммуникаторами

«Гранит-12Р» может выдавать 9 видов извещений на встроенные и внешние индикаторы и оповещатели:

«Норма» - передается замкнутым состоянием контактов реле ПЦН;

«Тревога» - при срабатывании извещателя в охранном ШС;

«Внимание» - при срабатывании одного извещателя в пожарном ШС (тактика РЗ);

«Пожар» - при срабатывании одного ИП или при повторном срабатывании ИП после сброса со-стояния (в зависимости от выбранной тактики) в пожарном ШС;

«Неисправность ШП» – при неисправности пожарного ШС (неисправность ИП или отсутствие связи с ИП);

«Сеть» - при наличии напряжения в сети;

«Резерв» - при переходе прибора на питание от аккумулятора;

«Разряд» - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;

«Вскрытие» - при снятии крышки прибора.

По каналам городской телефонной сети, сотовых операторов GSM, по IP- и GPRS-каналам на ПЦН интегрированной системы безопасности «Лавина» передаются следующие виды извещений:

«Старт прибора» - подача питания на прибор.

«Взят на охрану» – ШС прибора поставлен на охрану (с указанием номера идентификатора).

«Снят с охраны» – ШС прибора снят с охраны (с указанием номера идентификатора).

«Прибор работает» – передается через программируемый интервал времени (от 12 мин до 24 ч.).

«Тревога» – в охранном ШС прибора сработал извещатель.

«Внимание» – в пожарном ШС сработал один ИП (тактика РЗ).

«Пожар» – в пожарном ШС сработал один ИП (тактика 1ИП) или повторное срабатывание ИП (тактика РЗ).

«Неисправность ШП» – неисправен пожарный ШС прибора (неисправность ИП или отсутствие связи с ИП).

«Нет 220В» – напряжение сети питания 220 В отсутствует.

«220В норма» – восстановление напряжения сети питания 220 В.

«Выключение АБ» – отключение аккумулятора от клемм прибора.

«АБ норма» – восстановление аккумулятора.

«Санкционированное программирование» – прибор перепрограммирован.

«Несанкционированное программирование» – прибор перепрограммирован, но код аутентификации не введен (или введён не правильно).

«Конфигурация синхронизирована» - в базу данных записана конфигурация после программирования.

«Конфигурация не синхронизирована» - неизвестная конфигурация, требуется перепрограммирование.

«Корпус открыт/закрыт» – срабатывание тампера при открывании/закрывании крышки прибора.

«Включение/выключение реле» – включение/выключение реле ПЦН1, ПЦН2, ОК.

«Контроль наряда» – предъявлен ключ с признаком «Контроль наряда» (ключ контроля наряда).

«Вызов наряда» - предъявлен ключ с признаком «Вызов наряда» (ключ тревоги).

«Неисправность» – неисправность одного из параметров прибора: напряжение +24В, КЗ на выходе «+12В», неисправность выходов «ЛМП», «СИР», «ОК».

«Норма» – (прибор в норме) неисправности устранены.

«Перепостановка» - поставлен на охрану автовозвратом после тревоги. Либо перепостановка ШС с помощью обратного канала управления.

Для каждого ШС отдельно могут быть запрограммированы следующие параметры:

тип ШС (пожарный, охранный);

тактика (открытая/закрытая дверь – при охранном ШС, 1ИП/РЗ – при пожарном ШС);

номер реле ПЦН, на который будет выдаваться сигнал тревога, пожар, внимание или неисправность ШП;

круглосуточный режим (нет снятия/постановки ключом Touch Memory);

наличие режима «тихая тревога»;

интервал времени задержки постановки на охрану (3…90 секунд);

интервал времени задержки включения сирены при нарушении охранных ШС и задержка извещения при задержке сирены (нет/да – 15 секунд).

Для прибора могут быть заданы следующие общие параметры:

время звучания сирены при «Пожаре» (не ограничено / 4 минуты);

автовозврат в режим охраны (для охранных ШС – нет / да 3 минуты);

выдача сигнала «Внимание» на ПЦН (для пожарных ШС);

подтверждение звуком постановки/снятия ШС на охрану внешним звуковым оповещателем;

интервал передачи на ПЦН «Лавина» извещения «прибор работает» 12 минут… 24 часа;

выдача извещения о неисправности прибора на реле ПЦН1 и отсутствии 220В на реле ПЦН1;

номер основного коммуникатора (1 или 2);

время переключения на резервный (1…8 минут) и обратно на основной (30 минут…4 часа) коммуникатор;

Записывать и считывать конфигурацию в приборе возможно как по частям, так всю сразу. Конфигурация прибора поделена на следующие части:

Основные настройки прибора, настройки ШС;

Настройки коммуникаторов (отдельно для каждого из двух возможных);

Ключи прибора.

После программирования прибора при первом включении его в рабочий режим, на ПЦН «Лавина» поступает извещение «Санкционированное программирование».
