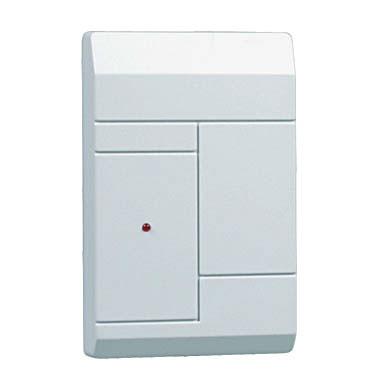

RS-200RD

Приемник “RS-200RD” входит в состав аппаратуры радиоканальной охранной сигнализации “Риф Стринг-200” и предназначен для приема сигналов тревоги от стационарных, носимых и автомобильных радиопередатчиков систем “Риф Стринг-200”, “Риф Ринг-701” и “Риф Пейдж-100/101” с пересылкой информации о номере передатчика и типе тревоги на пульт централизованного наблюдения (ПЦН) “RS-200P” для обработки и отображения. Передача информации производится в последовательном виде. Подключение осуществляется трехпроводной линией (питание, общий провод и шина данных).

Использование приемника “RS-200RD” позволяет существенно увеличить радиус действия системы централизованной радиоохраны по сравнению с использованием встроенного приемника ПЦН “RS-200P”. Для достижения максимальной дальности приемник следует использовать с выносной антенной. Радиус приема тревожных радиосигналов от носимых радиокнопок “RR-701T” в условиях прямой видимости достигает 1000-1500 м, от стационарных передатчиков “RS-200T” с выносной антенной – 2-3 км и более. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, рельефа местности, климатических условий, интенсивности радиопомех, типа антенн передатчика и приемника и т.п.

Приемник может работать на разных частотных каналах в пределах разрешенного диапазона частот 433,92 МГЦ ± 0,2%. Приемники на частотные каналы, отличающиеся от стандартного, изготавливаются на заказ.

Приемник можно подключить к последовательному порту компьютера (например, с целью создания системы мониторинга сигналов в эфире), но для этого необходим дополнительный преобразователь уровней ТТЛ в уровни RS-232.

Выход данных: RS232C (уровни TTL), 8-N-1, 2400 или 9600 бит/с

Технические характеристики

Рабочая частота:  433,92 МГц

Выход данных: RS-232 (уровни ТТЛ), 2400 или 9600 бит/с, 8 бит в байте, один стартовый бит, один стоповый бит, без бита четности (8-N-1)

Напряжение питания: от 10 В до 15 В

Ток потребления: не более 60 мА

Диапазон рабочих температур: от -20 до +40 ^оС

Габаритные размеры (без антенны): 110х110х38  мм
